Apa itu Arduino dan Pemrogramannya?

Arduino merupakan mikrokontroller atau pengendali mikro single board yang bersifat open source, telah menjadi salah satu proyek Open Source Hardware paling populer hingga saat ini.

Arduino dan Pemrogramannya dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Perangkat keras Arduino memiliki prosesor Atmel AVR. Softwarenya terdiri dari beberapa alat yakni Integrated Development Environment(IDE), Text-Editor, Compiler, Serial Monitor, dan Serial ISP Programmer.

Project Arduino Kontrol RPM Motor DC

Source code proyek Kontrol RPM Motor DC Arduino ini bisa dimodifikasi sesuai kebutuhan, dapat digunakan untuk project komersil, skripsi, maupun untuk belajar bagi Anda yang sedang belajar pemrograman Arduino.

Source code Project Arduino Kontrol RPM Motor DC ini juga dilengkapi dengan Skematik Proteus Kontrol RPM Motor DC, Program Arduino Kontrol RPM Motor DC, Library Arduino Kontrol RPM Motor DC, dan Datasheet project.

Source Code Arduino Kontrol RPM Motor DC

Sistem Kerja Alat:

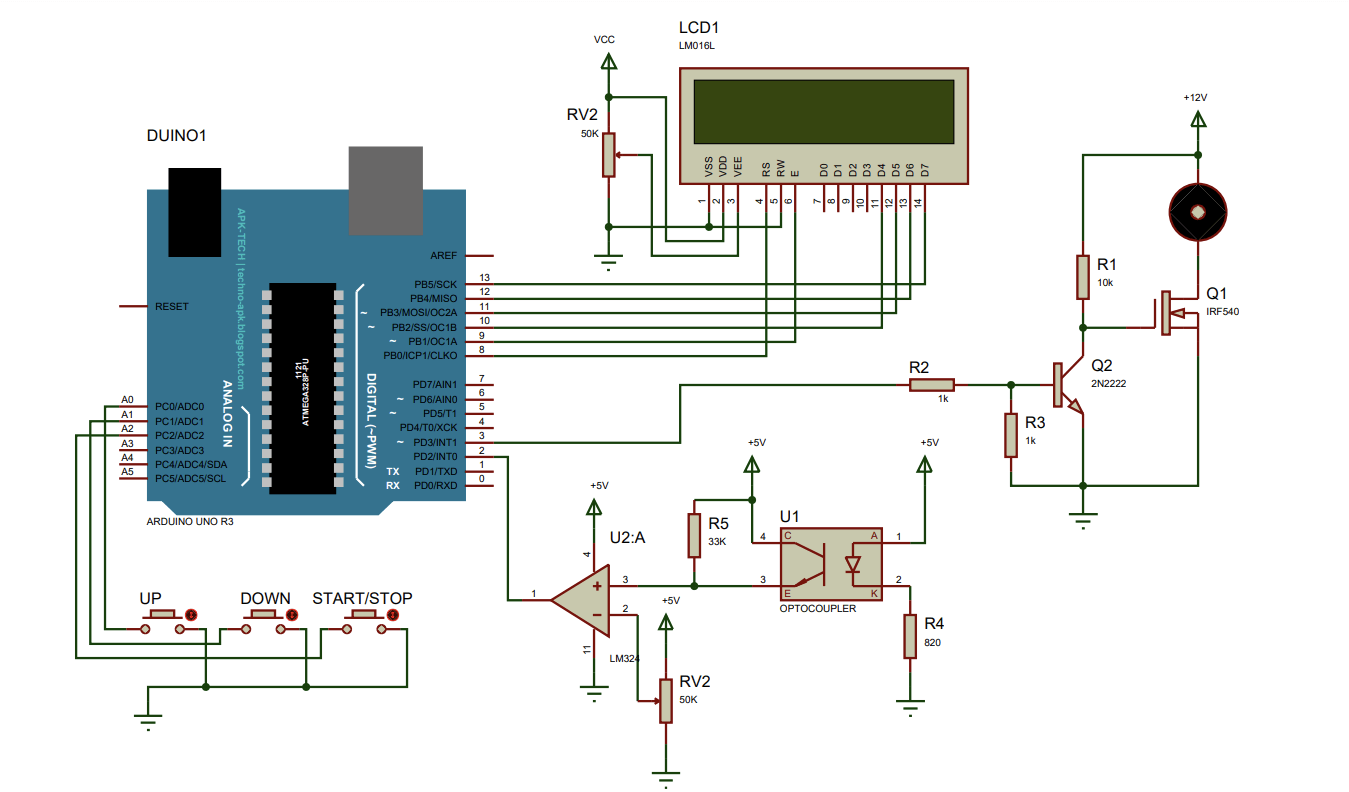

Arduino UNO digunakan sebagai kontrol kecepatan Rotasi Per Menit (RPM) kecepatan motor DC dengan nilai Setpoint RPM yang dapat di atur sesuia keinginan. Sensor optocopler sebagai sensor pembaca jumlah putaran motor. Pada ujung as motor diberi piringan yang dilubangi sebanyak 36 lubang (code disc). Tombol push button UP digunakan untuk menambah nilai setpoint RPM, sedangkan tombol DOWN untuk mengurangi nilai setpoint RPM. Tombol START/STOP untuk menjalankan motor menghentikan putaran motor.

Kebutuhan Hardware :
  • Sensor optocoupler slot
  • Code disc (penghitung jumlah putaran motor)
  • 3 tombol push ON
  • Motor DC
  • Driver motor DC menggunakan IRF540N (Anda juga bisa menggunakan driver yang lain misalkan L298)
  • LCD 2x16
  • Modul Arduino UNO
  • Power supply +9Volt

Jalannya Alat :
Tampilan normal pada LCD, menampilkan nilai Set point RPM. Silahkan Anda seting nilai Setpoint terlebih dahulu. Tekan tombol START untuk memulai. Kecepatan RPM motor akan menyesuaikan dengan nilai Setpoint. Tekan tombol STOP untuk menghentikan putaran motor.

Download Source Code Arduino Kontrol RPM Motor DC


Download source code program Arduino lainnya lengkap dengan Skematik Proteus, Program, Library dan Datasheet Arduino di halaman berikut Source Code Arduino Terlengkap.
